以管材为典型工件进行分析探伤机中心导体法
作者：探伤机 发表时间：2013/5/3 14:47:48
香蕉视频在线观看黄片采用中心导体法对于环形件，管件配合线圈法可对工件一次性复合磁化，效果显著。下面以管材为典型工件用CEW-3000型交直流荧光香蕉视频下载安装 以下简称探伤机进行试验分析中心导体法。

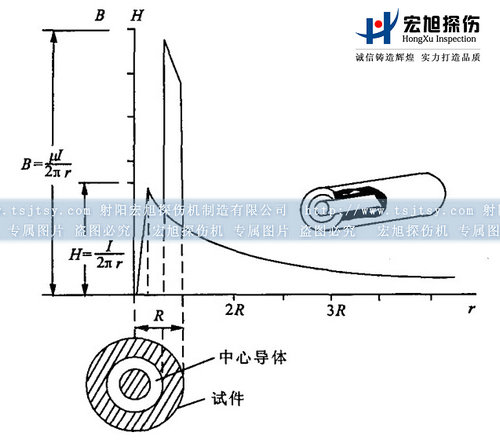

中心导体法的磁场分布如图1 - 1所示，
图1-1 中心导体法磁场分布
图中芯棒半径为R1，管件内、外半径分别为R2、R3，工件磁导率为µ，工件在真空中的磁导率为µ0，磁化电流为I，由安培环路定理求得各部位的磁场表达式为
|
B= |
Ir |
(r≤R1) |
|
2πR21 |
|
B= |
I |
(r＞R1) |
|
2πr |
磁感应强度表达式为
|
B= |
µIr |
(r≤R1) |
|
2πR21 |
|
B= |
µ0I |
(R1＜r＜R2) |
|
2πr |
|
B= |
µI |
(R2≤r≤R3) |
|
2πr |
|
B= |
µ0I |
(r＞R2) |
|
2πr |
